建筑基坑支护技术规程（第六章 重力式水泥土墙）
6 重力式水泥土墙

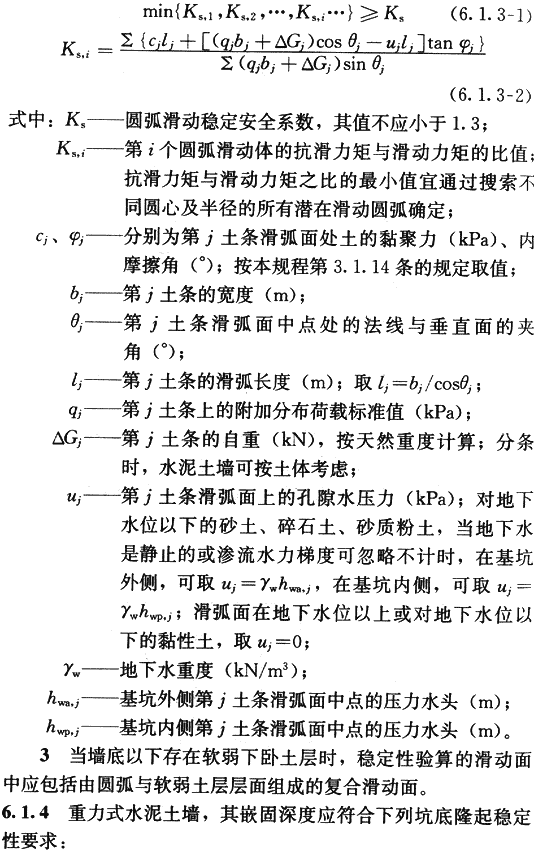

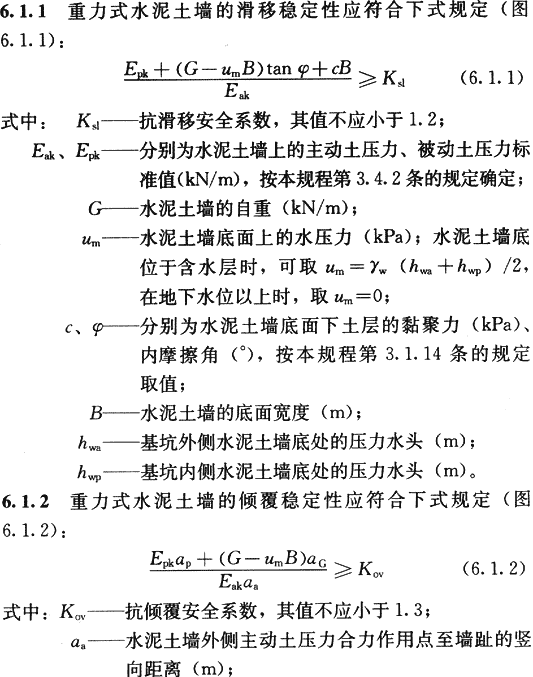

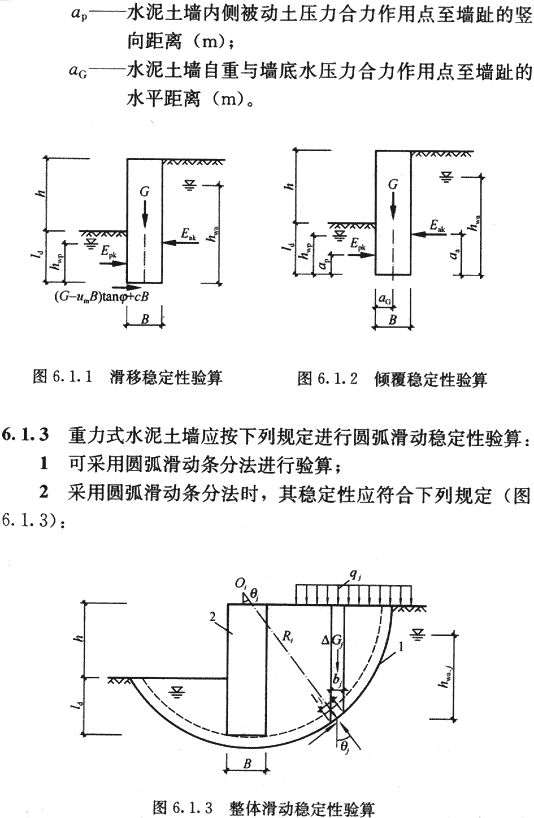

6．1 稳定性与承载力验算
μ ——墙体材料的抗剪断系数，取0．4～0．5。

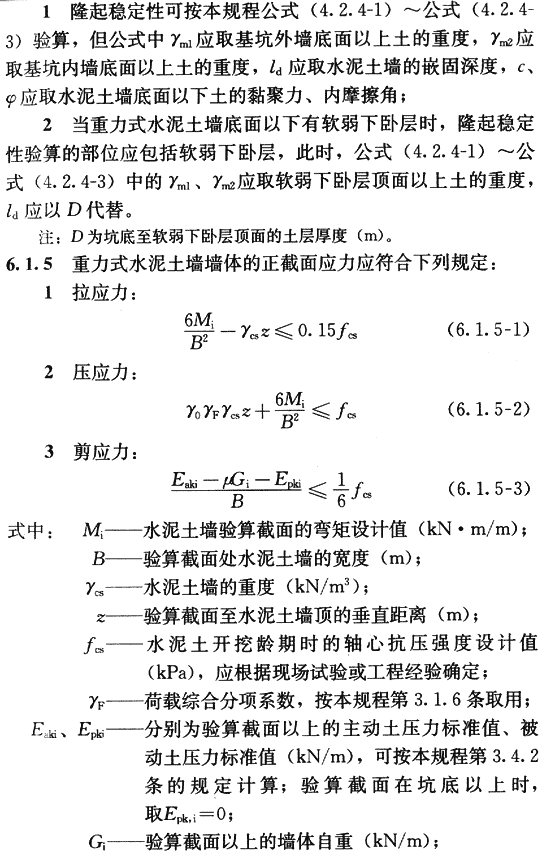

6．1．6 重力式水泥土墙的正截面应力验算应包括下列部位：
1 基坑面以下主动、被动土压力强度相等处；
2 基坑底面处；
3 水泥土墙的截面突变处。
6．1．7 当地下水位高于坑底时，应按本规程附录C的规定进行地下水渗透稳定性验算。
6．2 构 造
6．2．1 重力式水泥土墙宜采用水泥土搅拌桩相互搭接成格栅状的结构形式，也可采用水泥土搅拌桩相互搭接成实体的结构形式。搅拌桩的施工工艺宜采用喷浆搅拌法。
6．2．2 重力式水泥土墙的嵌固深度，对淤泥质土，不宜小于1．2h，对淤泥，不宜小于1．3h；重力式水泥土墙的宽度，对淤泥质土，不宜小于0．7h，对淤泥，不宜小于0．8h。
注：h为基坑深度。

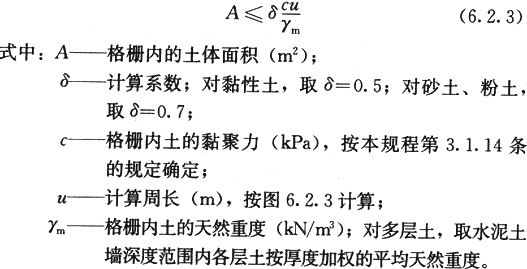

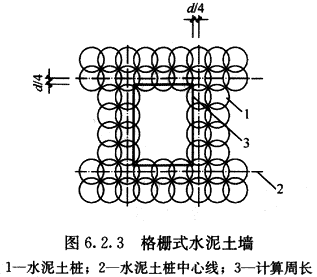

6．2．3 重力式水泥土墙采用格栅形式时，格栅的面积置换率，对淤泥质土，不宜小于0. 7；对淤泥，不宜小于0．8；对一般黏性土、砂土，不宜小于0．6。格栅内侧的长宽比不宜大于2。每个格栅内的土体面积应符合下式要求：
6．2．4 水泥土搅拌桩的搭接宽度不宜小于150mm。
6．2．5 当水泥土墙兼作截水帷幕时，应符合本规程第7．2节对截水的要求。
6．2．6 水泥土墙体的28d无侧限抗压强度不宜小于0．8MPa。当需要增强墙体的抗拉性能时，可在水泥土桩内插入杆筋。杆筋可采用钢筋、钢管或毛竹。杆筋的插入深度宜大于基坑深度。杆筋应锚入面板内。
6．2．7 水泥土墙顶面宜设置混凝土连接面板，面板厚度不宜小于150mm，混凝土强度等级不宜低于C15。
6. 3 施工与检测
6. 3．1 水泥土搅拌桩的施工应符合现行行业标准《建筑地基处理技术规范》JGJ 79的规定。
6．3．2 重力式水泥土墙的质量检测应符合下列规定：
1 应采用开挖方法检测水泥土搅拌桩的直径、搭接宽度、位置偏差；
2 应采用钻芯法检测水泥土搅拌桩的单轴抗压强度、完整性、深度。单轴抗压强度试验的芯样直径不应小于80mm。检测桩数不应少于总桩数的1％，且不应少于6根。
